產品名稱：HNPWS-10型SF6氣體微水密度在線監測系統
1.概述
HNPWS-10型SF6氣體在線微水密度監測裝置屬于智能電網在線監測產品，主要用于實時監測斷路器、GIS設備、變壓器等內部SF6氣體的微水、密度、溫度及其變化趨勢。當SF6氣體有關指標出現變化時，給出變化曲線；有關指標達到報警狀態時，報警或自動啟動報警裝置；當有關指標超標達到危險狀況時，報警或自動啟動閉鎖裝置，禁止斷路器動作，以保障設備和變電站整套系統的安全。
上述監測設備配有RS485/CAN通訊接口，可將監測數據實時上傳至變電站、城市中心乃至更上級監控中心，真正實現變電站、尤其是無人值班站的設備在線監測，并為斷路器的狀態檢修提供了有效依據。
相關安全法規
DL/T 603—2006《氣體絕緣金屬封閉開關設備運行及維護規程》第4.6“GIS中SF6氣體質量監督SF6氣體泄漏監測：根據SF6氣體壓力、溫度曲線來監視氣體壓力變化，發現異常”。
Q/GDW534-2010《變電設備在線監測系統技術導則》第6.2“建議500KV及以上SF6斷路器或220KV及以上組合電器配置SF6氣體壓力和濕度在線監測裝置”。
Q/GDW393-2009《110（66）kv～220kv智能變電站設計規范》第5.3.1“設備狀態監測范圍與參量要求：監測220KV變電站中GIS——SF6氣體密度、微水；110KV變電站中GIS——SF6氣體密度、微水。220KV變電站GIS局放應綜合考慮安全可靠、經濟合理、運行維護方便等要求”。
2.主要特點
在線監測SF6氣體濕度、密度與溫度
預留RS485/CAN總線通訊接口
可按預設值或用戶給定值自動啟動低壓報警、微水超標報警和閉鎖裝置
通過后臺軟件顯示實時數據并自動繪制狀態變化趨勢圖
大屏幕液晶顯示器現場顯示實時數據，具備液晶屏屏幕保護功能
手持遙控器設置底層各項技術參數、報警與閉鎖門限值和顯示方式
專門化的氣室設計，滿足各大開關廠家
進口高精度傳感器，精度業內領先
支持WEB方式遠端瀏覽
開放的數據庫，通過配置，可接入電力系統局域網
全密封，抗干擾，成功應用于高寒、高溫、高濕、高海拔地區
3.技術參數
濕度指標 | 測量范圍 | -80℃～＋20℃（或10～20000ppmv） |
測量精度 | ±0.5℃ | |
報警門限 | 300～600uL/L （可根據客戶要求設定） | |
密度指標 | 測量范圍 | 0～1.00 MPa |
精度等級 | 0.1、0.2、0.5、1.0級（客戶要求） | |
分 辨 率 | 0.0001 MPa | |
額定壓力 | 0.60 MPa或根據密度繼電器設定 | |
報警、閉鎖門限 | 根據密度繼電器設定 | |
溫度指標 | 測量范圍 | -35℃～ +75℃ |
測量精度 | ±1℃ | |
報警門限 | 可調 | |
整機指標 | 顯示方式 | LCD液晶屏、LED數碼管、遠傳主機等 |
通訊接口 | RS485/CAN | |
繼電器接點容量 | AC 250V 5A，DC 30V 5A | |
電源電壓 | DC 24V或AC 220V | |
波 特 率 | 2400bps | |
外形尺寸 | 按照現場條件定制 | |
工作環境 | 工作溫度 | -35℃～＋60℃ |
工作濕度 | ＜80%RH | |
工作壓力 | ＜1Mpa |

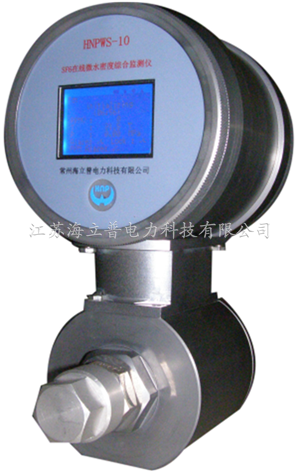

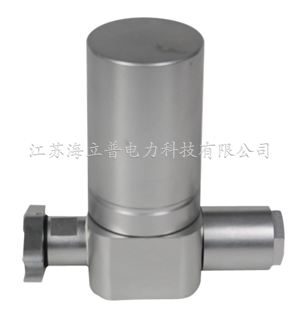

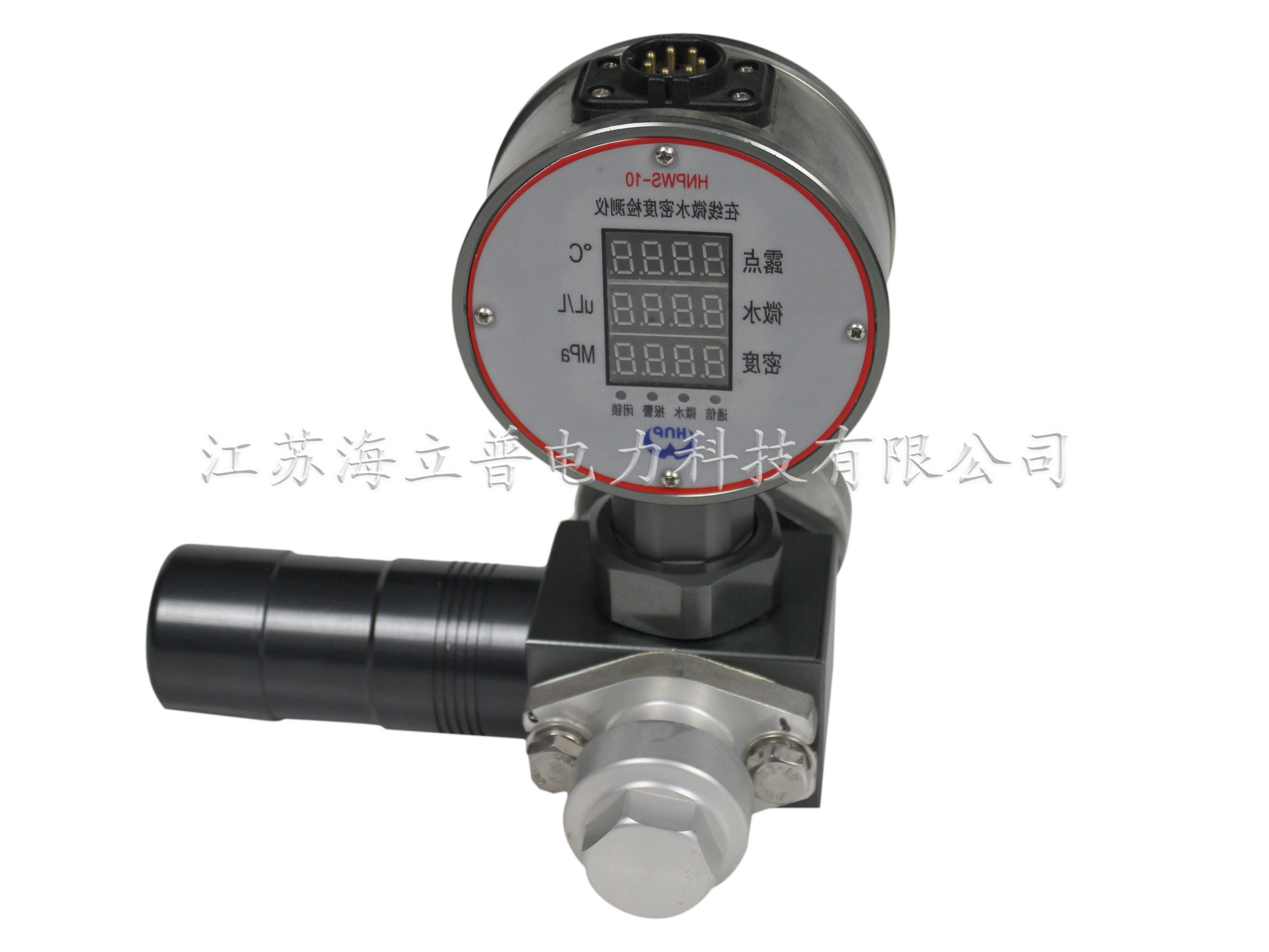

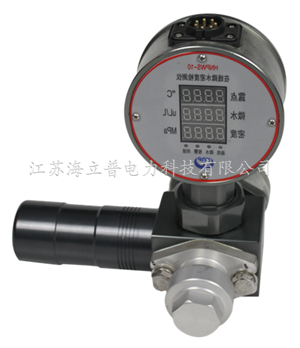

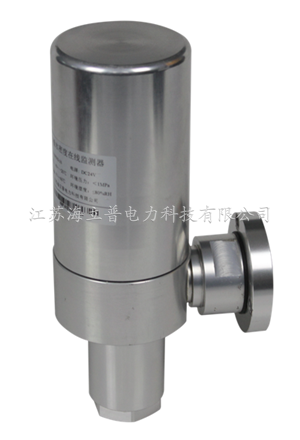

4.變送器外觀圖

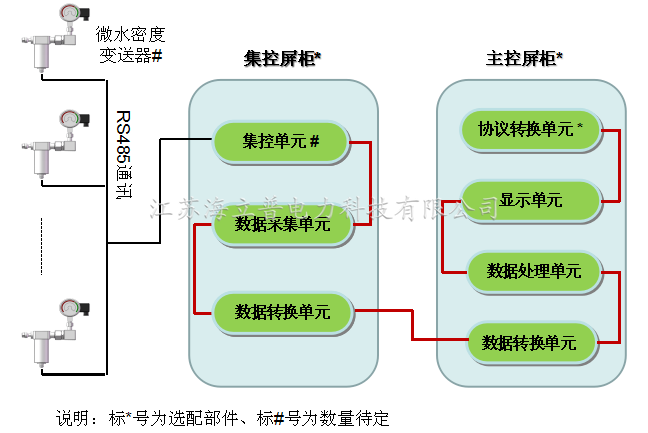

5.系統連線圖

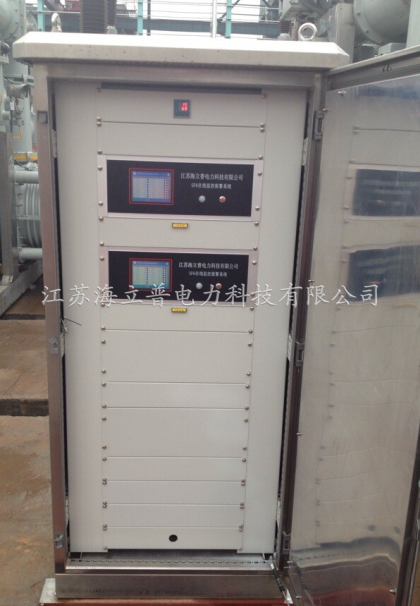

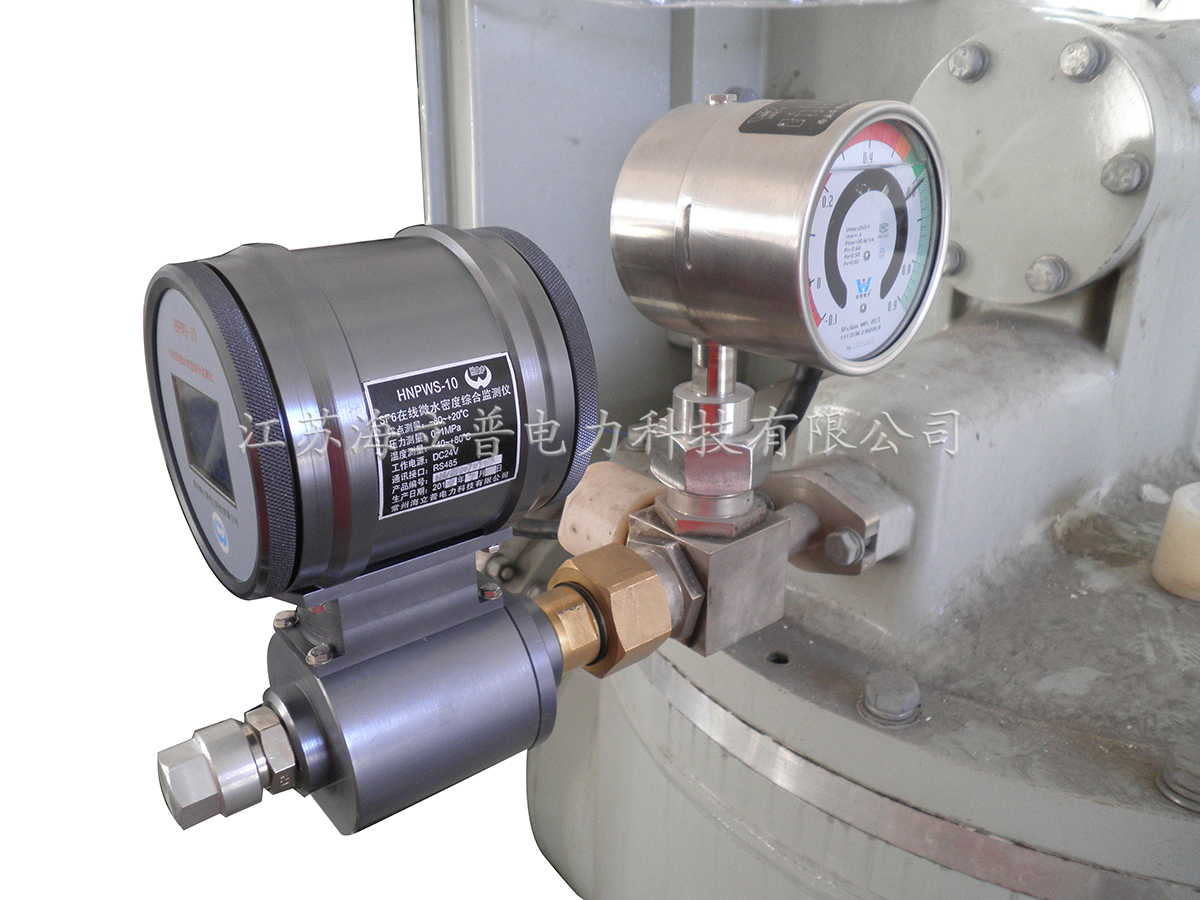

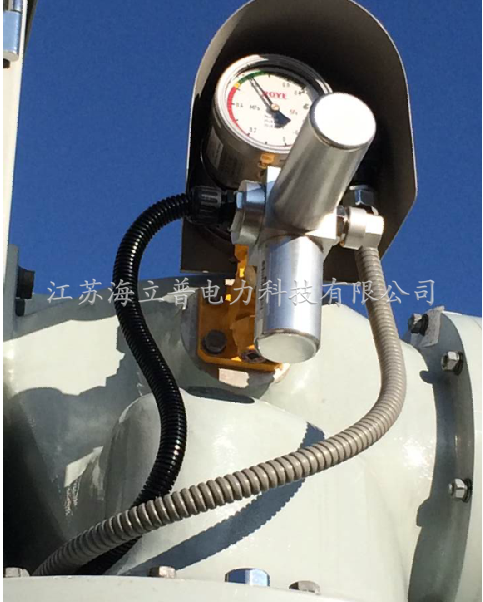

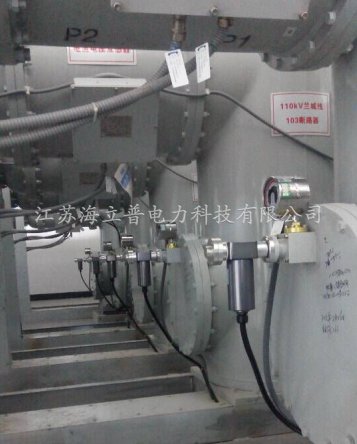

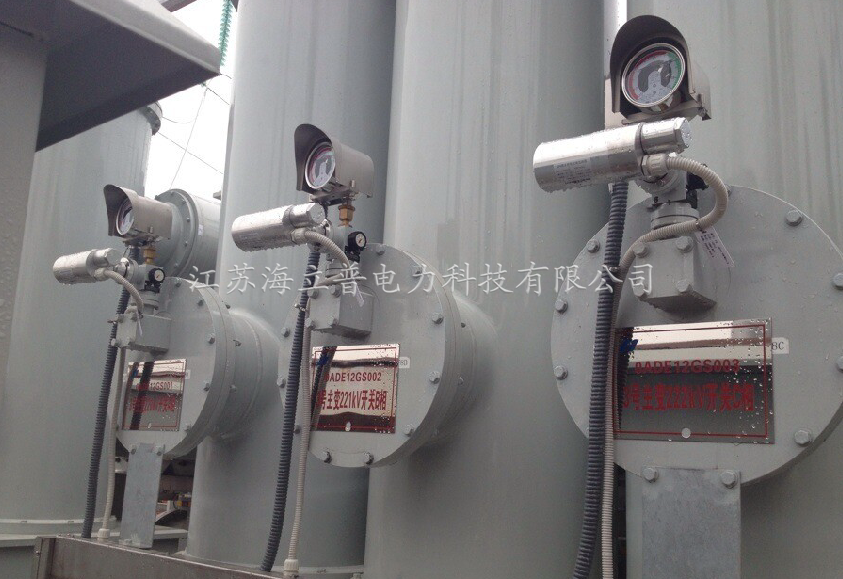

6.現場安裝圖
